Pompa, Düşey Milli, Çok Kademeli Santrifüj Pompa (CMV-H)

Basma Flanşı
:
DN 32 .. DN 150
Q (Debi)
:
400 m3/h (max)
H (Basma Yüksekliği)
:
450 m (max.)
Hız (Motor Devri)
:
1450 d/dk. - 2900 d/dk.
Dönüş Yönü (Motor)
:
Saat yönünde (Sağ)
t (Çalışma sıcaklığı) (1)
:
-10 °C (min.) / +120 °C (max.)
Pd (Gövde basıncı Pmax) (2)
:
30 bar (50 bar)
(1) » Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir.
(2) » (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

Basılabilen Sıvılar

CMV-H Serisi Pompalar;
İçinde katı parçacık ve elyaf bulunmayan, temiz veya çok hafif kirli, vizkozitesi olan sıvıların pompalanması için tasarlanmış.

Teknik Özellikler

- CM-VH serisi pompalar, düşey milli, çok kademeli, kapalı çarklı, difüzörlü santrifüj pompalardır.
- DN 32'den DN 150'e kadar 8 modeldir.
- Emme flanşları TS EN 1902-2/PN 16'ya , basma flanşları TS EN 1092-2/PN 40 (PN 63)'e uygundur.
- Standart üretimde, emme ve basma flanşları aynı yöndedir.
- Standart üretimde mil sıldırmazlığı yumuşak salmastra ile sağlanır. İsteğe bağlı olarak balansız tipte mekanik salmastra da kullanılır.
- Eksenel kuvvet, çarkta bulunan dengeleme delikleri ile dengelenmektedir. - Dönme yönü, üstten bakıldığında saat yönündedir.
- Pompa mili; emme gövdesinde özel kaymalı yatak, basma kısmında gres ile yağlanan ağır hizmet tipi rulman ile yataklanmaktadır.

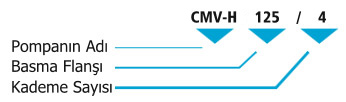

Pompanın Tanımı

Kesit Resmi
