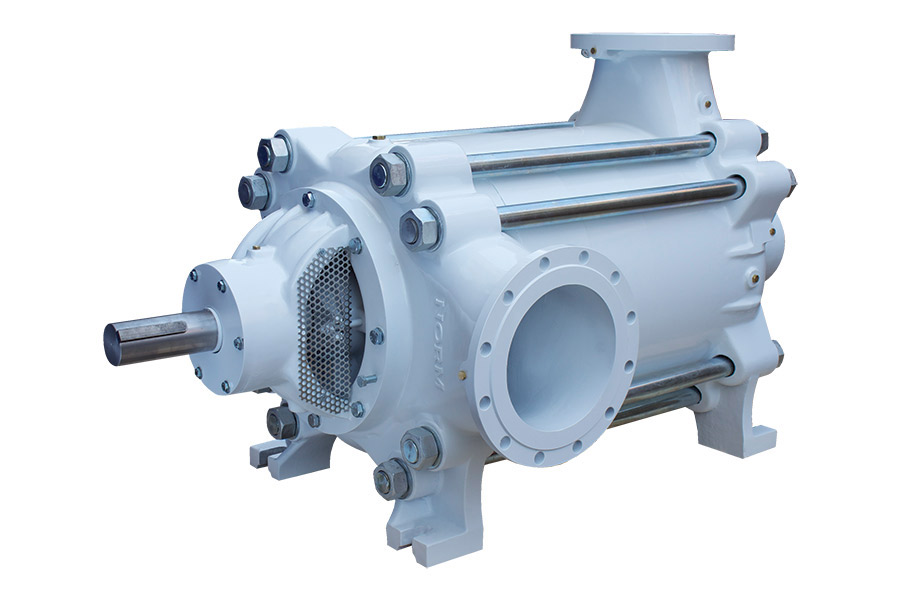

Pompa, Yatay Milli, Çok Kademeli Santrifüj Pompa (CM-D)

Basma Flanşı
:
DN 65 .. DN 150
Q (Debi)
:
400 m3/h (max)
H (Basma Yüksekliği)
:
560 m (max.)
Hız (Motor Devri)
:
1450 d/dk - 2900 d/dk.
Dönüş Yönü (Motor)
:
Kaplin Tarafından Saat yönünde (Sağ)
t (Çalışma sıcaklığı) (1)
:
-10 °C (min.) / +140 °C (max.)
Pd (Gövde basıncı Pmax) (2)
:
30 bar (63 bar)
(1) » Basılan sıvının cinsine, çalışma sıcaklığı ve basıncına bağlı olarak pompa malzemesi farklılık gösterir.
(2) » (Pmaks : Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)

Basılabilen Sıvılar

CM-D Serisi Pompalar;
Temiz ve düşük viskoziteli sıvıları basmaya uygun yapıdadır.

Teknik Özellikler

- CM-D serisi pompalar, yatay milli, sıra kademeli, kapalı çarklı, difüzörlü santrifüj pompalardır.
- DN 65? den DN 150'e kadar 5 modeldir.
- Emme flanşları TS EN 1902-2/PN 16? ya , basma flanşları TS EB 1092-2/PN 40 (PN 63)'e uygundur.
- Standart imalatta emme flanşı kaplin tarafında sağ yanda, basma flanşları diğer uçta ve üstedir.
- Standart imalatın dışındaki flanş konumları, sipariş sırasında belirtilmektedir.
- Eksenel kuvvet, dengeleme diski ile dengelenmektedir.
- Özel olarak basma tarafından tahrik edilen pompalar imal edilebilir.
- Pompa çarkaları ISO 1940 sınıf 6.3'e uygun statik ve dinamik olarak dengelenir.
- CM-D serisi pompalarda yanlız yumuşak salmastra kullanılmaktadır.

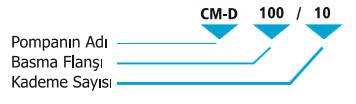

Pompanın Tanımı

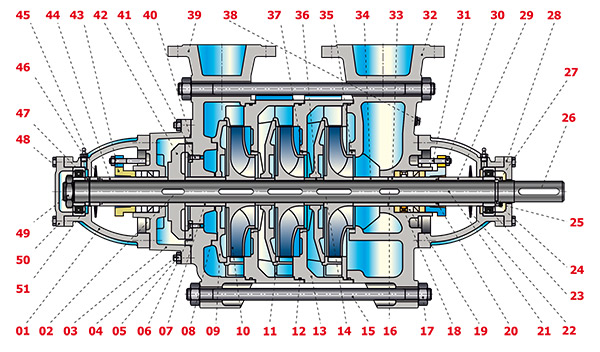

Kesit Resmi
